QFPリードフック/チップせん断治具

SJシリーズ

  1. 荷重測定専門メーカーのイマダ
  2. 製品情報
  3. 鉛フリーはんだ試験用アタッチメント
  4. SJシリーズ

概要 お気に入り追加

SJ-QFP-01 SJ-QFP-01

SJ-TIP-01 SJ-TIP-01

SJ-TIP-02 SJ-TIP-02

SJ-TIP-03 SJ-TIP-03

SJ-TIP-04 SJ-TIP-04

SJ-QFP-01

SJ-TIP-01

SJ-TIP-02

SJ-TIP-03

SJ-TIP-04

QFPリードプル試験用

接合部耐久性試験

チップせん断試験用

中低荷重

SJシリーズは最大荷重100Nまで対応のQFPリードフック/チップせん断治具です。測定ニーズに合わせ5種類を用意しております。JIS、IEC規格に一部準拠した強度測定が可能です。

特徴

  • QFPリードのプル試験/チップせん断試験に最適です。
  • 測定ニーズに合わせ5種類を用意しております。
  • JIS、IEC規格に一部準拠した強度測定が可能です。

関連規格

JIS Z3198-6 [ 2003 ] 「鉛フリーはんだ試験方法-第6部:QFPリードのはんだ継手45度プル試験方法」一部準拠

JIS Z3198-7 [ 2003 ] 「鉛フリーはんだ試験方法-第7部:チップ部品のはんだ継手せん断試験方法」一部準拠

JIS C 62137-1-1 [ 2010 ] 「表面実装技術-はんだ接合部耐久性試験方法-第1-1部:引きはがし強度試験方法」一部準拠

JIS C 60068-2-21 [ 2006 ] 「環境試験方法-電気・電子-第2-21部:試験-試験U:端子強度試験方法8.5.3固着性(せん断)」一部準拠

IEC 62137-1 [ 2007 ] 「Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-1: Pull strength test」 一部準拠

各種資料・関連情報

製品構成例

SJ-QFP-01(1)
SJ-TIP-02(1)
SJ-TIP-03(1)

SJ-QFP-01

1S2008A
SJ-QFP-01 構成例11S2008A

特徴

規格に一部準拠したQFPリードの45度引張試験にご利用いただけます。

基板のQFPリードの引張強度を測定できるシリーズです。

下部治具SJS-100N-L(-S)を組み合わせて測定します。

お問合せ番号

1S2008A

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。

関連規格

JIS C 62137-1-1 [ 2010 ] 「表面実装技術-はんだ接合部耐久性試験方法-第1-1部:引きはがし強度試験方法」一部準拠

IEC 62137-1-1 [ 2007 ] 「Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-1: Pull strength test」一部準拠

注意事項

個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ

SJ-TIP-02

1S2009A
SJ-TIP-02 構成例11S2009A

特徴

規格に一部準拠したはんだ接合部の90度せん断強度試験にご利用いただけます。

基板のチップせん断強度を測定できるシリーズです。

下部治具SJS-100N-L(-S)を組み合わせて測定します。

お問合せ番号

1S2009A

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。

関連規格

JIS Z 3198-7 [ 2003 ] 「鉛フリーはんだ試験方法-第7部:チップ部品のはんだ継手せん断試験方法」一部準拠

注意事項

個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ

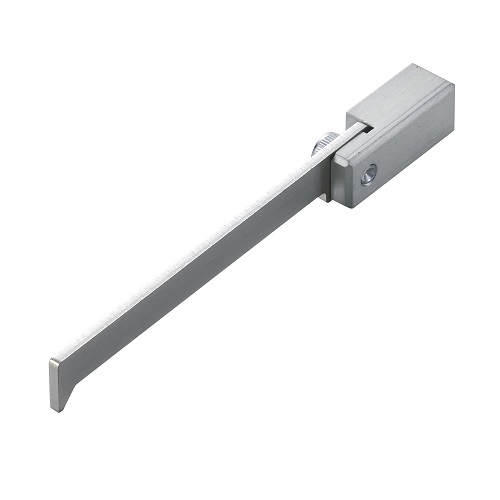

SJ-TIP-03

1S2010A
SJ-TIP-03 構成例11S2010A

特徴

規格に一部準拠したはんだ接合部の90度せん断強度試験にご利用いただけます。

基板のチップせん断強度を測定できるシリーズです。

下部治具SJS-100N-L(-S)を組み合わせて測定します。

お問合せ番号

1S2010A

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。

関連規格

JIS C 62137-1-2 [ 2010 ] 「表面実装技術-はんだ接合部耐久性試験方法-第1-2部:横押しせん断強度試験方法」一部準拠

IEC 62137-1-2 [ 2007 ] 「Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-2: Shear strength test」 一部準拠

注意事項

個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ
