WG-250N/1000N/5000N

  1. 荷重測定専門メーカーのイマダ
  2. 製品情報
  3. 引張試験用アタッチメント
  4. WG-250N/1000N/5000N

概要 お気に入り追加

WG-250N WG-250N

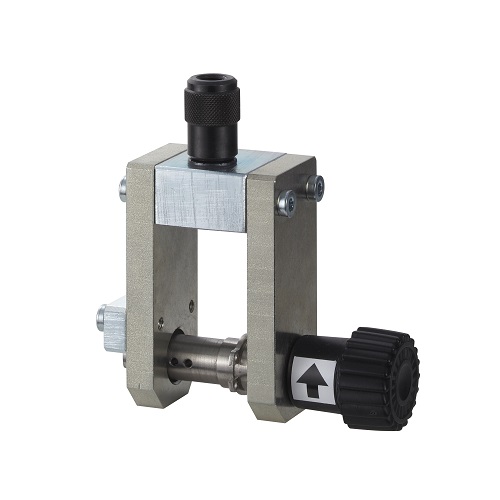

WG-1000N WG-1000N

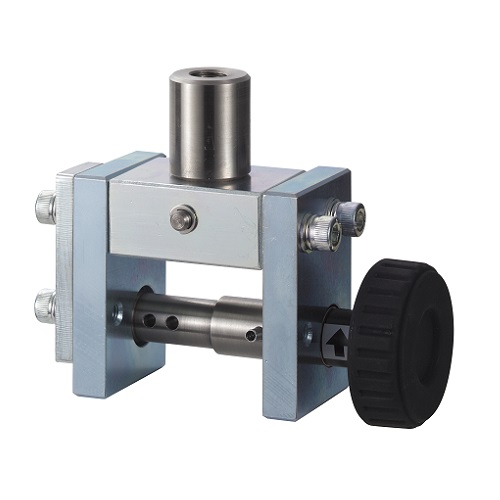

WG-5000N WG-5000N

WG-250N

WG-1000N

WG-5000N

針金形状試料用

巻付式

中低荷重

高荷重

WG-250N/1000N/5000Nは最大荷重5000Nまで対応の巻き付けチャックです。巻き付けて引っ張ることで線材の歯切れを低減します。 糸や針金などの線材を巻き付け、固定できる引張試験用アタッチメントです。

特徴

  • 糸や針金などの線材を巻き付け、固定できる引張試験用アタッチメントです。
  • 巻き付けて引っ張ることで線材の歯切れを低減します。
  • 目印に合わせ巻き付けることで引張の中心を簡単に合わせられます。
  • 荷重値やサンプルに合わせて3種類から選択できます。

関連規格

JIS L 1013 [ 2010 ] 「化学繊維フィラメント糸試験方法」に一部準拠

JIS L 1095 [ 2010 ] 「一般紡績糸試験方法」に一部準拠

JIS L 2511 [ 2000 ] 「ポリエステル縫糸」に一部準拠

製品構成例

WG-250N(2)
WG-1000N(1)
WG-5000N(1)

WG-250N

1W2001A
1W2001B
WG-250N引張強度試験構成例11W2001A

特徴

巻き付け径が大きく試料への負担が少ないタイプです。

250Nまでのシンプルな測定にご利用頂けます。

巻き付けて引っ張ることで線材の歯切れを低減します。

お問合せ番号

1W2001A

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。


お気に入り追加
お問い合わせ
使用製品

デジタルフォースゲージ

DST-500N

1個

電動計測スタンド

MX-500N

1個

オプションアタッチメント

WG-250N

2個

注意事項

ばね鋼のような元の形状に戻ろうとする試料は材料変形による事故を防ぐ対策を行ってください。
屈曲に弱い素材、屈曲できない硬い素材の測定には不向きです。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ
WG-250N引張強度試験構成例21W2001B

特徴

巻き付け径が大きく試料への負担が少ないタイプです。

JIS規格に一部準拠した250Nまでの測定にご利用頂けます。

巻き付けて引っ張ることで線材の歯切れを低減します。

お問合せ番号

1W2001B

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。


お気に入り追加
お問い合わせ
使用製品

荷重―変位測定ユニット

FSA-0.5K2-500N-L

1個

オプションアタッチメント

WG-250N

2個

関連規格

JIS L 1013 [ 2010 ] 「化学繊維フィラメント糸試験方法」一部準拠

JIS L 1095 [ 2010 ] 「一般紡績糸試験方法」一部準拠

注意事項

ばね鋼のような元の形状に戻ろうとする試料は材料変形による事故を防ぐ対策を行ってください。
屈曲に弱い素材、屈曲できない硬い素材の測定には不向きです。
規格に準拠した測定では、グラフでの破断傾向の解析が必要となります。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ

WG-1000N

1W2002A
WG-1000N引張強度試験構成例11W2002A

特徴

試料を巻き上げて固定するタイプです。

機能性、汎用性を考慮した1000Nまでの測定にご利用いただけます。

巻き付けて引っ張ることで線材の歯切れを低減します。

目印に合わせ巻き付けることで引っ張りの中心を簡単に合わせられます。

お問合せ番号

1W2002A

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。

注意事項

ばね鋼のような元の形状に戻ろうとする試料は材料変形による事故を防ぐ対策を行ってください。
屈曲に弱い素材、屈曲できない硬い素材の測定には不向きです。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ

WG-5000N

1W2003A
WG-5000N引張強度試験構成例11W2003A

特徴

試料を巻き上げて固定する高荷重タイプです。

機能性、汎用性を考慮した5000Nまでの測定にご利用いただけます。

巻き付けて引っ張ることで線材の歯切れを低減します。

目印に合わせ巻き付けることで引っ張りの中心を簡単に合わせられます。

お問合せ番号

1W2003A

「お問い合わせ番号」をご連絡頂ければ、価格や製品選定などをスムーズにご案内出来ます。

注意事項

ばね鋼のような元の形状に戻ろうとする試料は材料変形による事故を防ぐ対策を行ってください。
屈曲に弱い素材、屈曲できない硬い素材の測定には不向きです。
個別製品の詳しい情報は、各製品ページ内にある詳細仕様書をご確認ください。
製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
フォースゲージ(トルク計、試験機、テンションメーターを含む)最大荷重値は、測定値により推奨が異なります。

お気に入り追加
お問い合わせ
