オートワイヤーハーネステスター

ACT-1000N

  1. 荷重測定専門メーカーのイマダ
  2. 製品情報
  3. オートハーネステスター(引張試験機)
  4. ACT-1000N

概要 お気に入り追加

ACT-1000N ACT-1000N

ACT-1000N

電動簡易試験機

圧着端子引張強さ試験

ワンタッチ操作

破断・キープ測定

複数測定条件保存

専用ソフト付属

中低荷重

ACT-1000Nは最大荷重1000Nまで対応のオートワイヤーハーネステスターです。圧着端子のかしめ強度試験を、ボタン1つで簡単に行うことができます。サンプルの着脱も容易にでき、ハーネステストの手間を大幅に削減します。

特徴

  • ボタン一つで、測定動作からOK/NG判定、データ保存まで完了するため、作業時間を大幅に短縮できます。
  • ワイヤーの破断や端子の抜け強度を測定する破断モードと、一定の負荷をかけ続けるキープモードを選択可能です。
  • 最大26パターンの測定条件を保存でき、サンプルに応じて簡単に測定条件を呼び出せます。
  • JISやUL規格に一部準拠した測定が可能です。
  • 別売りの治具を使用することで、丸端子や棒端子、フェルール端子の強度測定も可能です。

関連規格

JIS C2805 [ 2010 ] 「銅線用圧着端子、7.11 引張強さ試験」一部準拠

JIS C 5402-16-4 [ 2012 ] 「電子機器用コネクター試験及び測定-第 16-4部:コンタクト及びターミネーションの機械的試験-試験 16d:引張強度(圧着接続)」一部準拠

UL 486A-486B [ 2013 ] 「Standard for Safety for Wire Connectors,9.3.4 Pullout test」一部準拠

ユーザーガイド動画

設定する

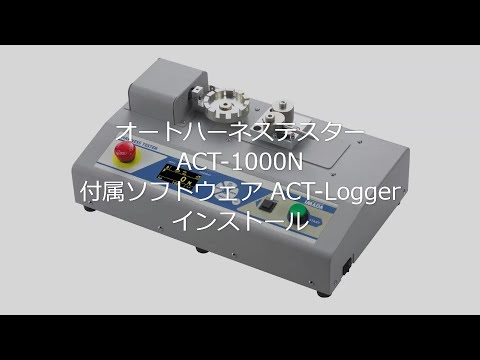

付属ソフトウェアのインストール

設定する

試験条件の設定・保存・ロック

取り付ける

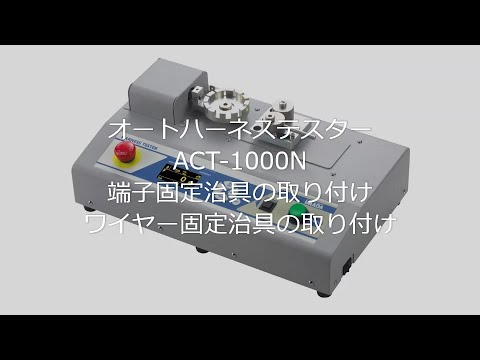

端子固定治具・ワイヤー固定治具の取り付け

測定する

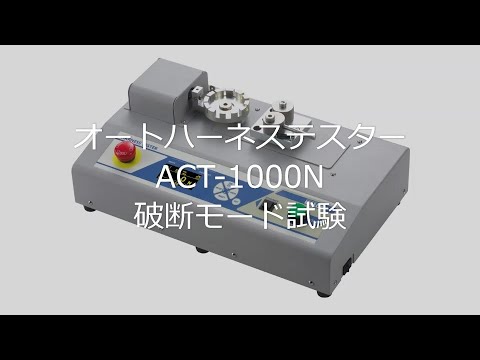

破断モード試験

測定する

キープモード試験

記録する

内部メモリ機能/ACT-Logger/RS-232Cプリンタへの印字

取り付ける

フェルール端子用治具を取り付ける

単位変換器
単位変換器

便利機能として単位換算が
可能です

有効桁 最大6桁まで表示 (*有効桁とは、測定結果などを表わす数字のうちで位取りを示すだけのゼロを除いた意味のある数字です)
