引張試験

引張試験引張強度接合強度開ける力始動力/引張抵抗力張力

お問い合わせ

引張試験

引張試験とは荷重測定の１つで、試験片に対してフォースゲージなどの測定器やセンサーを使って引張方向に荷重をかけ、主にその機械的強度や操作力を数値で確認する事を指します。単位はN（ニュートン）が用いられます。

引張強度とは試験片がどのくらいの引張荷重に耐えられるかを指します。例えばデジタル機器に使用される代表的な部品としてワイヤーハーネスがありますが、もしもこの圧着端子が簡単に外れてしまうような強度ですと、故障するだけでなく、放電・発熱などの原因にもなり、重大な事故につながる恐れもあります。引張試験は物体の強度を知り、製造物の安心・安全を確保するための手段の一つと言えます。

引張試験の用途は強度確認だけにはとどまりません。例えば、包装容器のキャップ（引っ張って開けるタイプ）を開ける力、ひいては快適性の評価にも活用できます。快適性というのは言い換えると「ちょうど良い力で動かせる（開けられる）事」という事であり、それが良くないとブランドイメージを低下させることにもつながるため、ブランディングの観点からも引張試験での評価が重要です。

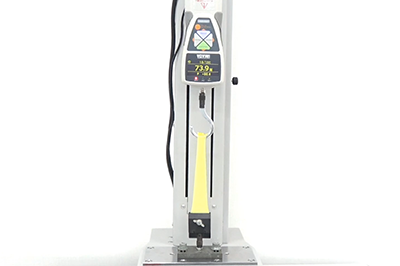

イマダでは、主に5000N以下の荷重を測定する引張試験機を取り扱っております。下に引張試験事例を動画で紹介していますのでご参考下さい。

一方、引張試験で引張応力を求める事もあります。引張応力は引張方向に力をかけた際に発生する抵抗力を断面積で割った値の事を指します（「引張応力＝引張荷重／試験片の断面積」で算出することができ、単位はN/㎟です）。引張応力を求める場合は、万能試験機を使用するのが一般的です。弊社の引張試験機は基本的に引張荷重を測定するものになりますので、引張応力を求める場合は特注対応となります。

引張試験とは？.pdf　←引張試験についてさらに詳しく説明しています。
